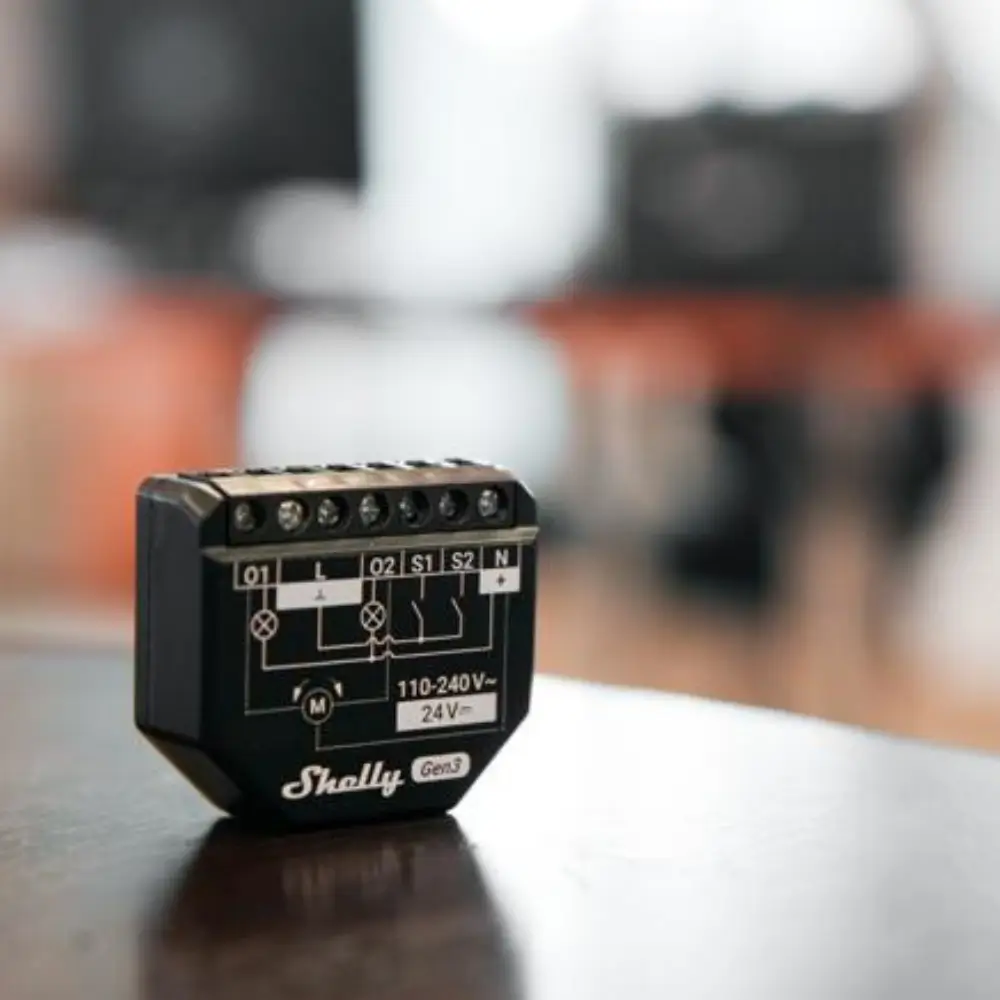

Shelly 2PM Gen3 dvokanalni pametni relejni modul z merilcem porabe energije za senčila

Shelly 2PM Gen3 je nova, izboljšana tretja generacija dvo-kanalnega pametnega releja Shelly Plus 2PM druge generacije. Tako kot njegov predhodnik omogoča merjenje porabe na obeh tokokrogih in upravljanje dveh neodvisnih tokokrogov. V načinu za upravljanje motorjev/rolet podpira tudi stikala za dve smeri (npr. odpiranje/zapiranje) motorja, kot so rolete ali senčila. Zaradi kompaktnih dimenzij ga lahko enostavno namestite za stenska stikala ali ga z adapterjem pritrdite na DIN letev v električni omarici.

Tako kot vse druge Shelly naprave se povezuje neposredno na Wi-Fi usmerjevalnik, brez potrebe po lokalnem HUB-u ali mostu za oblačno upravljanje. Namestite ga lahko kot samostojno napravo za avtomatizacijo ali merjenje dveh tokokrogov (npr. vtičnice ali dva svetlobna tokokroga) ali kot del celotnega sistema pri novi ali naknadni namestitvi.

Gre za eno najmanjših naprav z Wi-Fi povezavo za pametno upravljanje stikal in pametno merjenje. Njegove majhne dimenzije omogočajo namestitev za standardno stensko stikalo, vtičnico v stikalu ali v priključno omarico, tudi pri naknadni namestitvi, ter omogočajo daljinsko upravljanje osvetlitve ali drugih obremenitev priključenih na vtičnico ter spremljanje njihovega stanja (vklop/izklop). Pogosta uporaba je namestitev za stensko stikalo za rolete ali v priključno omarico za rolete, saj je način upravljanja rolet eden najbolj profesionalnih na trgu.

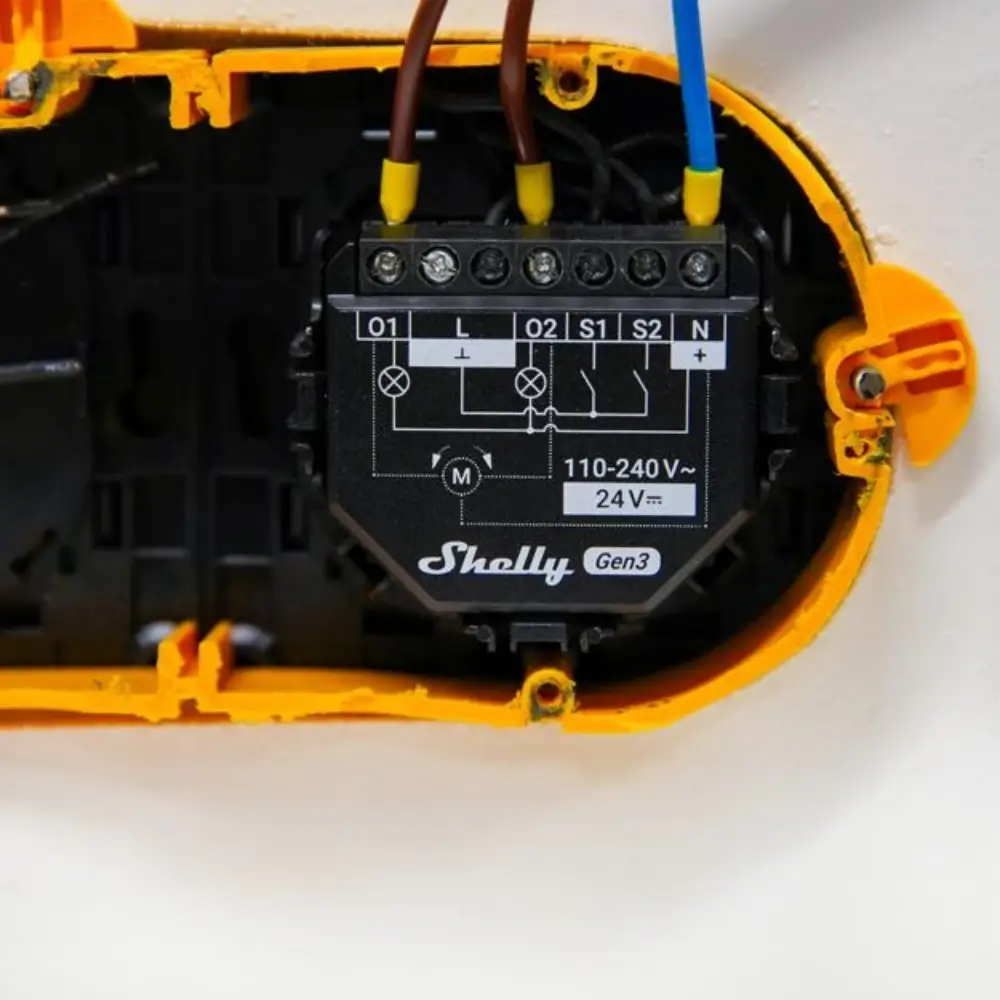

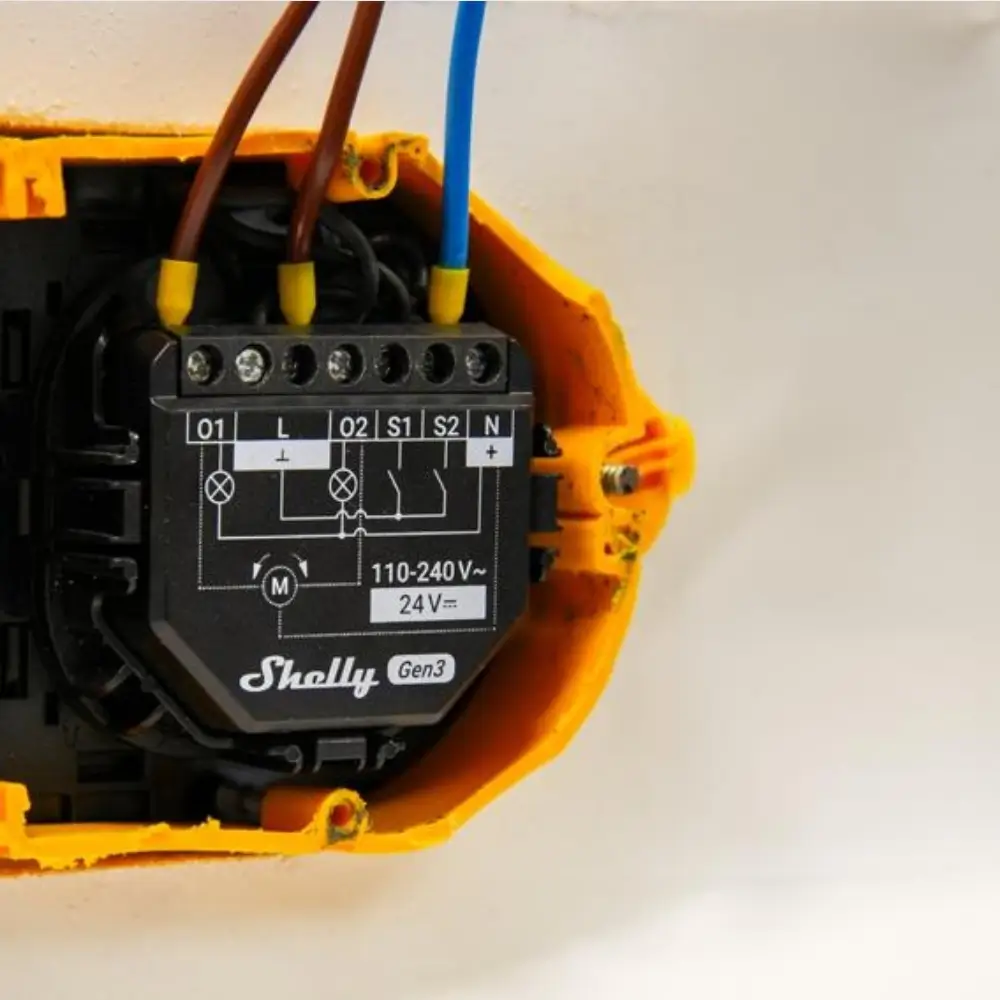

Namestitev v vtičnico za zidom obstoječih stikal omogoča Shelly 2PM GEN3 daljinsko upravljanje dveh luči ob ohranitvi obstoječega dvo-kanalnega stikala, spremljanje stanja vklopa/izklopa in porabe energije, kar izdelku omogoča idealno uporabo kot naknadno pametno rešitev. Shelly 2PM GEN3 se pogosto uporablja za dvokanalna stenska stikala in vtičnice, njegova največja dovoljena obremenitev 16A pa omogoča upravljanje tudi vtičnic.

Relej Shelly 2PM GEN3, tako kot drugi mali Shelly pametni releji, vključuje vhod za stikalo za vsak tokokrog, kar pomeni, da ga lahko, ko je nameščen za stenskimi stikali, še vedno upravljate z obstoječim stenskim stikalom za vklop/izklop svetilke (ali druge obremenitve) in ga hkrati daljinsko upravljate prek Wi-Fi. Na voljo je tudi širok nabor časovnikov. V aplikaciji Shelly je mogoče stikalo tudi onemogočiti – uporabno na primer v sobah za majhne otroke, tako da je upravljanje možno le preko aplikacije.

Relej je združljiv ne samo z vrtljivimi stikali, ampak tudi s potisnimi gumbi. Uporablja se lahko tudi za povezavo križnih in dvo- ter trikratnih stikal.

Z avtomatsko funkcijo izklopa je mogoče nastaviti tudi način trenutnega stikala (momentary switch).

Shelly 2PM GEN3 relej preklaplja vhodni tok (110V-240V AC / 24V-30V DC) na svojem izhodu (max. 16A), zato ta tip ni primeren za stikala na suhi kontakt!

POMEMBNO: fazni vodnik, ki napaja Shelly 2PM Gen3, in fazni vodnik na vhodu stikala morata biti iz iste faze, Shelly 2PM Gen3 ni primeren za večfazno uporabo!

REFERENCE:

Shelly 2PM GEN3 ima enake dimenzije kot njegov predhodnik, zato so lahko uporabljeni običajni DIN adapterji za GEN3 releje. Priloženi so tudi shematski prikazi za lažjo in pregledno montažo.

BLUETOOTH POVEZLJIVOST:

Povezovanje zahteva novo aplikacijo Shelly Cloud, ni združljivo s staro aplikacijo Shelly Cloud. Povezovanje je enako hitro kot pri Shelly Plus 2PM, zahvaljujoč vgrajenemu Bluetooth čipu.

BOLJ MOČEN PROCESOR, VEČ FUNKCIJ:

Namesto ESP32 procesorja, ki ga najdemo v Shelly Plus 2PM, imajo GEN3 izdelki lastni IoT čip Shelly, procesor ESP-Shelly-C38F, ki vključuje še hitrejši in zmogljivejši CPU ter dvakrat več pomnilnika (8 MB), kar omogoča izboljšane funkcije in hitrejše delovanje kot PLUS serija.

ZAŠČITA PRED PREGRETVANJEM IN PRENAPETOSTJO:

Shelly 2PM GEN3 je opremljen z zaščito pred pregrevanjem, prenapetostjo in preobremenitvijo, kar zagotavlja še varnejše delovanje v majhnih prostorih in vtičnicah.

ZNAČILNOSTI SHELLY PLUS GEN3:

Izdelek:

• Podpira HTTP/HTTPS webhook-e, kar omogoča enostavno povezavo, obveščanje ali upravljanje združljivih naprav ali drugih avtomatizacijskih sistemov
• Podobno kot naprave Shelly Plus podpira urnike glede na vzhod in zahod sonca, zdaj z +/- 23-urno prilagoditvijo
• Zmožen upravljati do 20 časovnikov (shranjenih na napravi in delujočih brez povezave)
• Podpira mjS skripte, ki omogočajo uporabnikom ustvarjanje lastnih funkcij in značilnosti! Naprave GEN3 omogočajo izvajanje več skript hkrati, glede na različne sprožilce, kot so status vhodov/izhodov, podatki senzorjev ali WLAN zahtevki
• GEN3 podpira tudi Virtualne Komponente, ki omogočajo ustvarjanje dodatnih funkcij in spreminjanje njihovih vrednosti ali stanj preko zunanjih sistemov z uporabo HTTP ukazov
• Ponuja tudi funkcijo Bluetooth gateway-a, GEN3 naprave pa lahko komunicirajo s Shelly BLU senzorji in daljinskimi upravljalniki preko lokalne brezoblačne povezave, kar omogoča povezovanje med GEN3 in BLU napravami.

Možnost urnikov:

• Možnost nastavitve urnikov za vklop/izklop glede na dni v tednu
• Podpora urnikom glede na vzhod in zahod sonca (ne samo natančni čas, ampak tudi npr. zahod + 5 ur)
• Podpira samodejni izklop in vklop po določenem času

Podprti načini delovanja:

• Oblačni način: povezan s brezplačnim Shelly Cloud, kjer lahko upravljate in konfigurirate naprave prek aplikacije Shelly Cloud za iOS in Android ali preko spletne strani https://my.shelly.cloud/
• LAN / lokalno omrežje: naprave lahko upravljate le z napravami, priključenimi v isto lokalno omrežje
• Wi-Fi dostopna točka: napravo lahko uporabljate kot Wi-Fi dostopno točko, če ni stalne Wi-Fi povezave na lokaciji; na napravo se povežete neposredno z mobilnim telefonom ali prenosnikom in jo upravljate med povezavo

Podatki o porabi se shranjujejo v Shelly Cloud račun le, ko je pametna naprava v oblačnem načinu, in jih lahko v aplikaciji pregledujete ter prenašate.

V oblačnem načinu lahko Shelly naprave med seboj upravljajo in vklapljajo/izklapljajo druga drugo preko funkcije Shelly Cloud Scene (Pametno upravljanje). (Npr. Shelly relej za stenskim stikalom lahko vklopi/izklopi drug Shelly relej za vtičnico, ki je glede ožičenja neodvisen, preko oblačne povezave, torej naprave lahko brezžično upravljajo druga drugo preko WiFi in tovarniškega oblaka glede na pravila, ki jih določite.)

V oblačnem načinu se lahko preko aplikacije Shelly Cloud povežete tudi z glasovnimi pomočniki, kot so Google Assistant, Amazon Alexa in Siri Shortcuts, ter z zunanjimi sistemi preko MQTT, HTTP REST API, CoAP, UDP, TCP/IP protokolov.

Primeri uporabe: kot nadomestilo za klasično dvo-kanalno stikalo za luči, upravljanje dveh ločenih svetlobnih krogov, upravljanje rolet/žaluzij, spremljanje porabe električne energije na posameznem tokokrogu ali vtičnici.
